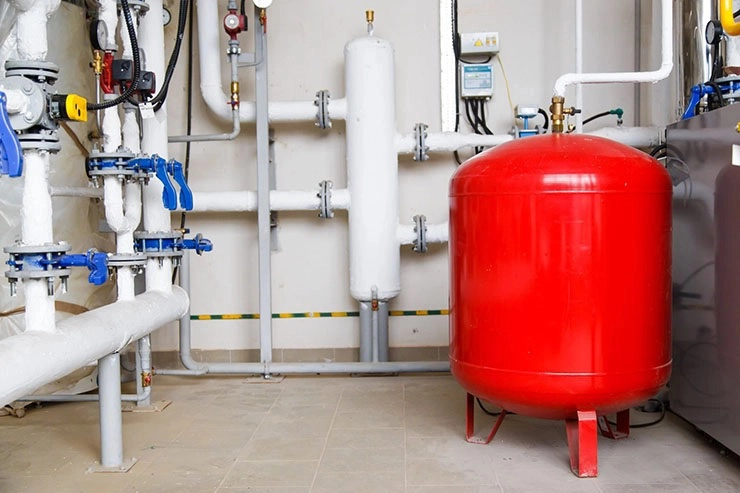

Расширительный бак — важный элемент закрытой системы отопления. Он компенсирует расширение теплоносителя при нагреве и помогает поддерживать стабильное давление в системе. Неправильно подобранный по объему бак может привести к частым срабатываниям предохранительного клапана, повышенному износу оборудования и нестабильной работе отопления.
Рассмотрим, как правильно рассчитать объем расширительного бака, чтобы система работала надежно и безопасно.
Зачем нужен расширительный бак
При нагреве вода расширяется — объем может увеличиться до 4–6%. В закрытой системе отопления этот избыточный объем должен куда-то уходить, иначе давление в контуре возрастет и приведет к:
- срабатыванию предохранительного клапана и утечке теплоносителя;
- повышенной нагрузке на насос и котел;
- завоздушиванию системы;
- снижению общей эффективности отопления.
Расширительный бак принимает на себя избыточный объем жидкости, тем самым стабилизируя давление и предотвращая гидроудары.
Типы расширительных баков
В отопительных системах применяются мембранные баки (гидробаки), внутри которых установлена эластичная перегородка. Один отсек заполнен воздухом (или азотом), другой — теплоносителем.
Существует два вида мембран:
- баллонного типа — мембрана в виде сменного мешка;
- диафрагменного типа — перегородка закреплена по центру, не подлежит замене.
Для бытовых и промышленных систем используются оба варианта — выбор зависит от предпочтений и условий эксплуатации.
Основная формула расчета объема бака
Общий объем расширительного бака (Vб) рассчитывается по формуле:
Vб = Vс × (β × Δt) / (1 – P1 / P2)
Где:
- Vс — объем теплоносителя в системе (л);
- β — коэффициент объемного расширения теплоносителя (для воды ≈ 0,00035 1/°C);
- Δt — разница температур между холодным и нагретым теплоносителем (обычно 70–80°C);
- P1 — начальное давление в системе (бар);
- P2 — максимальное допустимое давление (бар).
Чтобы упростить расчет, можно воспользоваться приближенной формулой:
Vб ≈ Vс × 0,1–0,12
То есть в среднем расширительный бак должен составлять около 10–12% от общего объема теплоносителя.
Как определить объем теплоносителя в системе
Если точных данных нет, можно ориентироваться на усреднённые значения:
- радиаторы — 7–12 литров на 1 кВт тепловой мощности;
- тёплые полы — 5–7 литров на 1 м²;
- трубопроводы — 1–3 литра на погонный метр (в зависимости от диаметра).
Для типового частного дома (100–150 м²) суммарный объем теплоносителя может составлять от 100 до 300 литров. Значит, бак потребуется на 10–35 литров.
Пример расчета
Допустим, система отопления содержит 200 литров теплоносителя. Максимальное давление котла — 3 бара, начальное давление в системе — 1 бар.
Принимаем:
- Δt = 75°C
- β = 0,00035
- P1 = 1 бар
- P2 = 3 бара
Vб = 200 × (0,00035 × 75) / (1 – 1/3)
Vб ≈ 200 × 0,02625 / 0,6667 ≈ 7,875 / 0,6667 ≈ 11,8 л
Добавляя запас, подбираем бак объёмом 12–18 литров.
Практические советы
- Лучше выбрать бак с небольшим запасом объема — система будет работать стабильнее, и мембрана прослужит дольше.
- Проверяйте давление воздуха в баке перед установкой — заводские настройки не всегда соответствуют требованиям конкретной системы.
- Учитывайте, что при использовании незамерзающих жидкостей (гликолей) коэффициент расширения выше — объём бака должен быть больше (иногда в 1,5 раза).
- Если используется несколько контуров или теплоаккумулятор, расчет выполняется отдельно для каждого участка.
Как выбрать надежный расширительный бак
При выборе бака важны не только расчеты, но и качество материалов. Мембрана должна быть устойчивой к температурам и химическому составу теплоносителя. Также имеет значение антикоррозийная обработка внутренних стенок бака.
На рынке хорошо себя зарекомендовали гидробаки INNOVATECH. Эти модели сочетают прочную конструкцию, качественную мембрану и надежную герметизацию, что особенно важно для систем с постоянной температурной нагрузкой. Подходят как для небольших частных домов, так и для промышленных объектов.
Заключение
Расчет расширительного бака — важный этап проектирования системы отопления. От правильного выбора объема зависит стабильность давления, срок службы котла и эффективность всей системы. Используйте проверенные формулы, учитывайте характеристики теплоносителя и всегда выбирайте оборудование от надежных производителей. Это избавит от проблем в будущем и обеспечит бесперебойную работу отопления на долгие годы.
