Меня зовут Иван Ковалёв, я — электрик с более чем десятилетним опытом работы в жилых и коммерческих сетях. За годы практики я видел сотни случаев, когда люди ставили в щит реле напряжения и думали, что теперь «всё под контролем», а реле вместо этого постоянно отрубало свет — по ночам, при включении стиралки, когда на улице рабочие что-то делали. В этой статье я подробно расскажу, почему может происходить постоянное срабатывание реле контроля/защиты от перенапряжения, как последовательно диагностировать проблему и что реально можно (и нельзя) сделать самому в квартире. Моя цель — дать понятный, безопасный и публицистически выверенный материал, который можно сразу опубликовать.
Коротко о реле напряжения и зачем оно нужно

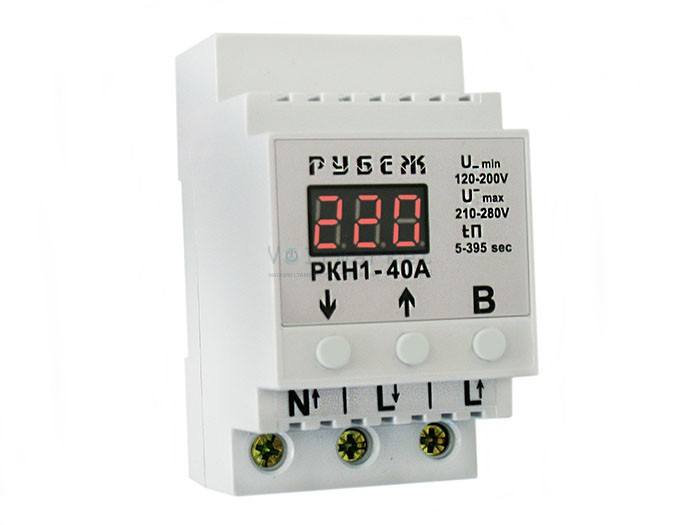

Реле контроля напряжения — это защитное устройство, задача которого проста: отключить питание при слишком низком или слишком высоком напряжении, а также при пропадании фазы, чтобы защитить бытовую технику от выхода из строя. Оно — полезный элемент, но иногда владельцы сталкиваются с тем, что реле «пришла в голову» и начинает постоянно отключать сеть. Причин у этого явления несколько.
Что чаще всего виновато
- Нестабильность входного напряжения — скачки вверх/вниз со стороны питающей сети (аварии, переключения, погодные явления).
- Неправильные настройки реле — слишком узкие пределы срабатывания или отсутствие/маленькая задержка на срабатывание. Многие реле имеют регулировки, которые могут оказаться не оптимальными для вашей сети.
- Проблемы в домашней электропроводке — слабые зажимы, отгорающий ноль, некорректные соединения, изношенные контакты, локальные просадки при включении мощных приборов.
- Неисправность самого реле — брак, старость, дешевый модуль может давать ложные срабатывания.
Полный алгоритм действий — пошагово
Внимание! Всё, что связано с вмешательством в щит — потенциально опасно. Если у вас нет навыков работы под напряжением, не рискуйте: звоните лицензированному электрику или в управляющую компанию. Общие правила безопасности при работе с электричеством — обязательны.
1) Фиксация фактов — что и когда происходит
Запишите: когда именно реле отключает (ночью/днём/при включении конкретных приборов), сколько длится отключение, появляется ли индикатор на реле (высокое/низкое напряжение/отсутствие фазы). Эти данные сильно ускоряют диагностику.
2) Проверьте простые вещи
- Посмотрите визуально щит: нет ли обгораний на автоматах и шинах, запаха гари, тёмных пятен.
- Убедитесь, что реле правильно подключено (фаза/ноль/питание реле) и что не задеты оголённые провода. Если вы не уверены — не трогайте. Эти простые осмотры часто выявляют очевидные проблемы.
3) Снимите показания напряжения
Если у вас есть исправный вольтметр/мультиметр и вы уверены в навыках: измерьте входное напряжение в моменты, когда реле «вырубает». Часто оказывается, что напряжение кратковременно выходит за пределы (например 255–260 В при верхнем пределе 250 В) или падает до 180–190 В при просадке. Эти колебания — ключ. Если не умеете пользоваться прибором — переходите к пункту 5 и вызывайте мастера.
4) Проанализируйте нагрузку
Посмотрите, не срабатывает ли реле при включении мощных приборов (электроплита, бойлер, кондиционер, насос). Если да — вероятна просадка напряжения в вашей проводке из-за слабых проводников или плохих контактов.
5) Не пытайтесь «обойти» реле
Это важно: не делайте байпас и не ставьте через реле перемычку, чтобы «временно» включить питание. Это может привести к серьёзному поражению человека, к выходу техники из строя и к пожару. Если реле срабатывает — это сигнал о проблеме, а не просто повод для хитрости.
6) Настройка реле
Многие современные реле позволяют:
- задать верхний/нижний порог срабатывания;
- задать задержку на отключение/включение (гистерезис);
- задать время «автовключения» после пропадания питания. Если в вашей квартире частые кратковременные выбросы/просадки, увеличение задержки или чуть расширение допустимого диапазона (в разумных пределах) может устранить ложные срабатывания. Но: это нужно делать грамотно и в пределах безопасных значений для техники. При настройке пользуйтесь инструкцией к конкретной модели или вызывайте специалиста.
7) Проверка и подтяжка контактов, проверка нуля
Часто бывает так, что «фантомные» срабатывания — следствие плохого контакта на вводе (особенно в многоэтажных домах). Нулевой провод может частично отгорать — и при этом фазное напряжение «гуляет» по квартире. Это требует вмешательства специалиста, так как операции выполняются под напряжением/в самом вводе. При подозрении — вызывайте электрик днепр.
8) Замена реле на более качественную модель
Если сеть в подъезде стабильна, но ваше реле — старое или очень дешёвое и при этом все параметры в норме — часто помогает замена на надёжную модель известного производителя. Это решает проблему ложных срабатываний из-за аппаратных дефектов.
9) Обращение к поставщику электроэнергии / управляющей компании
Если вы фиксируете систематические провалы/скачки напряжения у соседей (или в разное время суток), то чаще всего проблема — на стороне поставщика или в подъездной/районной сети. Соберите показания, фотографии, записи — и подавайте заявку в энергоснабжающую организацию. Иногда ими действительно обнаруживаются отгорания нуля, дефекты трансформаторных подстанций и т. п.
Что категорически нельзя делать
- Ни в коем случае не делать постоянный байпас реле (перемычки через контакты) — это небезопасно. Department of Public Service
- Не пытайтесь «прикрутить» пределы срабатывания выше нормы, не понимая последствий — вы рискуете техникой.
- Не работайте в щите без контроля напряжения и без средств индивидуальной защиты, если вы не профессионал.
Примеры реальных ситуаций
- Ночной отключатель: реле срабатывало каждую ночь в 6:30 — оказалось, что на линии кто-то включал подъездный электронасос, и в результате — кратковременная просадка. Решение: установка реле с задержкой включения и обращение в УК.
- Ложные срабатывания в частном доме: хозяин ставил дешёвое реле за 600 грн. — при малейших колебаниях оно «плевалось». Меняем реле на более точную модель, подтягиваем клеммы — проблема ушла.
- Систематические скачки у всего дома: жильцы звонили в МЭС — был обнаружен отгорающий ноль в распределительной коробке, персоналу потребовалось аварийное устранение.
Инструменты и что взять с собой мастеру
- мультиметр/клещи-амперметр;
- индикатор фазы;
- набор отверток/ключей;
- термокамера/инфракрасный пирометр (для поиска "тёплых" зажимов);
- запасное реле надёжной марки (на случай проверки).
Заключение — кратко и по существу
Если реле напряжения в квартире постоянно отключает сеть — это симптом, а не виновник. Надо спокойно и последовательно: записать проявления, проверить простые вещи, измерить напряжение (если умеете), перенастроить реле по инструкции (если это возможно и безопасно), проверить контакты/ноль и, при необходимости, вызвать специалиста или обратиться к поставщику электроэнергии. Самое важное — безопасность: не выполняйте работу, которую вы не готовы выполнять технически.
